無線充電吸波材

MX-FKW-100 是一款專為無線充電（WPC）及行動裝置電磁應用設計的超薄型高導磁吸波材料，採用 Fe 鐵合金磁性材料製成，具有高磁通密度、高導磁率及低損耗特性，可有效引導與吸收磁場能量，降低電磁干擾並提升無線充電系統的能量傳輸效率。

產品厚度僅約 0.10 mm，適合智慧型手機、無線充電模組及其他空間受限的電子設備使用。其工作溫度範圍為 −40～85°C，在 100 kHz 下導磁率達 1000 ±15%，磁場吸收率約 20 dB ±2 dB；於 13.56 MHz 下則約為 5 dB ±1 dB。

此外，MX-FKW-100 可涵蓋 WPC、MST、NFC 等多頻率應用，同時適用於無線充電系統的 Rx（接收端）與 Tx（發射端），並支援最高約 15 W 的無線充電設備，適合作為無線充電線圈背面的導磁、吸波與EMI改善材料。

產品特點

超薄型高導磁吸波材料，覆蓋多個頻率、0.1mm材質輕薄，適用於 WPC 無線充電、NFC 與 MST 應用，可有效導引磁場、降低電磁干擾與能量損耗，適合智慧型手機、穿戴裝置及各類無線充電模組使用。

產品說明
認證報告
適用環境

產品規格

Product name	MX-FKW-100
Size	W（5mm - 120mm）
Size	L（free size）
Structure	Black pet cover tape: 0.01mm
	Magnetic foil: 0.095mm
	Double adhesive：0.01mm
Total thickness	0.10mm ±0.05 (without release film: 0.075mm)
Materials	Fe alloy
Operating temperature	-40~85 ℃
Saturation magnetic flux density	1.25 T
Permeability (100 kHz)	1000 ±15%
Magnetic field absorption rate @ 100kHz	20dB ±2dB
Magnetic field absorption rate @ 13.56MHz	5dB ±1dB

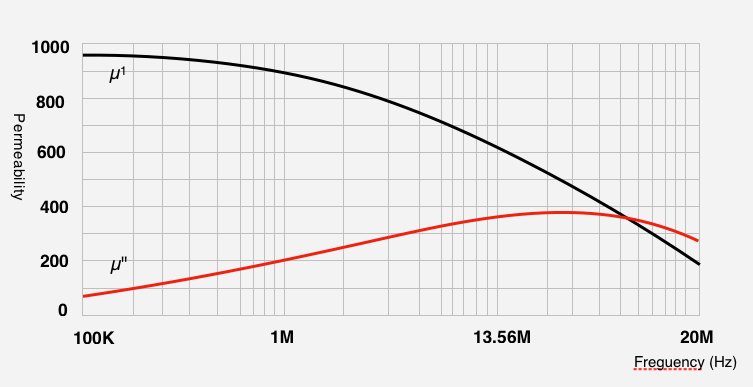

導磁率曲線圖

S11曲線圖

產品特色

覆蓋多個頻率： WPC + MST + NFC 3Combo 智慧型手機天線 - High B, High μ & Low loss -Higher Charging efficiency
Rx & Tx 均適用: 可同時用作 Rx 和 Tx 屏蔽片
超薄 (0.10mm): 可裝入任何行動設備
大功率支持: 支援高達15W大功率無線充電設備

MX-FKW-100 為高導磁吸波材料，主要適用於無線充電、近場通訊及需要磁場導引與電磁干擾抑制的電子設備。依其薄型化、高導磁率及多頻率應用特性，可推薦使用於以下場域：

適用環境／場域	應用說明
無線充電模組（WPC）	安裝於 Tx 發射端或 Rx 接收端線圈背面，協助磁場集中並降低能量損耗。
智慧型手機／平板電腦	適合內部空間有限的行動裝置，用於無線充電與電磁干擾改善。
NFC 近場通訊設備	可應用於 NFC 天線周圍，降低金屬零件對磁場及通訊效能的影響。
MST 磁安全傳輸設備	適用於磁場訊號傳輸相關模組，提供磁場導引及干擾抑制。
穿戴式電子設備	適合智慧手錶、智慧穿戴裝置等輕薄、空間受限的產品。
無線充電座／充電盤	可配置於充電線圈周圍，改善磁場分布及降低周邊元件受到的干擾。
消費性電子產品	適用於耳機充電盒、智慧家電及其他搭載感應式無線供電的產品。
車載無線充電設備	可應用於車內手機無線充電模組，作為磁場導引及EMI改善材料。
