靜修國小
2022.05.25
電力管線槽防電磁波工程
靜修國小部分教室地板下方設有建築物電力管線槽,管線槽內配置供應校園電力系統使用之電纜及相關配電線路。由於電力管線於日常供電運轉期間,會隨電流負載產生以60 Hz為主之低頻磁場,磁場可能穿透樓板及建築結構,進而影響上方教室之室內電磁環境。
經現場電磁場檢測,發現部分教室地板及鄰近活動區域之低頻磁場強度偏高,且檢測數值已超出本案所採用之評估標準,研判主要來源為教室樓板下方電力管線槽內之供電線路。由於教室為學童及教職人員長時間學習與活動之場所,為降低低頻磁場暴露程度、改善教學空間環境品質,故有進行電磁屏蔽防護改善工程之必要。
本工程規劃針對教室下方電力管線槽進行專業低頻磁場屏蔽設計與施工,採用具高導磁特性之電磁屏蔽材料,依據現場磁場量測結果、管線槽結構及電力線路配置情形,於管線槽上方設置適當之磁場屏蔽防護層,以降低電力管線運轉時產生之低頻磁場向上穿透樓板及傳遞至教室空間的程度。
本工程將以降低教室低頻磁場強度、改善校園電磁環境品質、減少師生電磁場暴露及提升教學空間防護效能為主要改善方向,並透過施工前後之電磁場量測與數據比較,確認實際屏蔽改善成效,營造更安心、舒適且適宜學習的校園環境。
本工程主要針對靜修國小部分教室地板下方電力管線槽所產生之低頻電磁場影響,規劃施作專業電磁屏蔽防護工程,以改善教室內低頻磁場強度偏高之問題,提升校園教學環境品質。
透過採用高導磁合金電磁屏蔽材料,針對教室樓板下方之電力管線槽進行屏蔽防護設計與施工,利用高導磁材料之磁通引導特性,有效降低電力線路運轉時所產生之60 Hz低頻磁場向上穿透樓板及傳遞至教室空間的程度,減少師生於日常教學活動中受到低頻磁場影響之情形。
本工程以降低教室低頻磁場強度、改善電磁環境品質、減少師生電磁場暴露及提升校園環境防護效能為主要目標,並透過施工前後之專業電磁場量測與數據比較,驗證屏蔽改善成效,確保工程符合預定改善目標,營造更加安心、舒適且優質的校園學習環境。

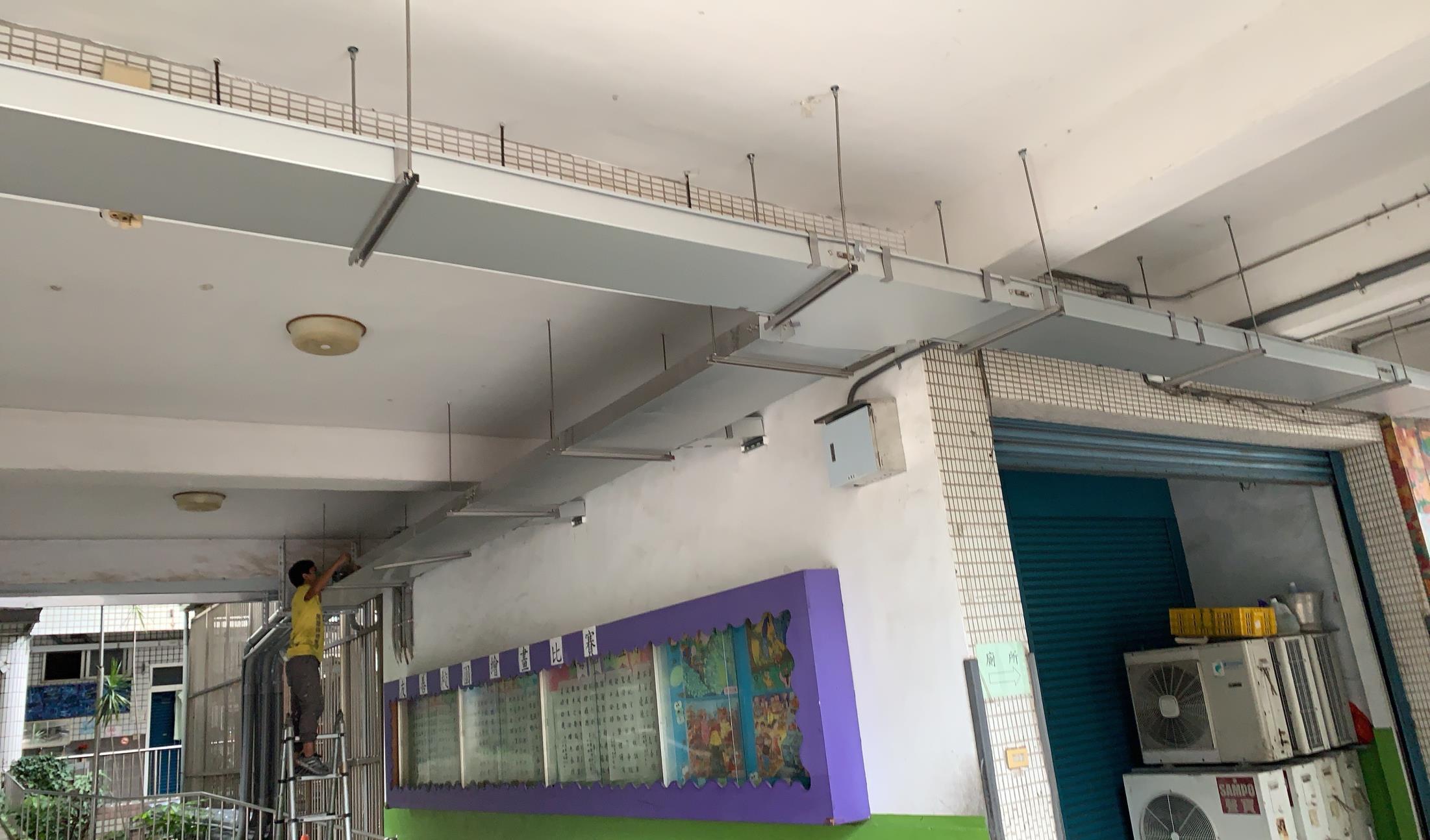

管線槽的上方的天花板剛好對應的是教室的地板,電磁波超標

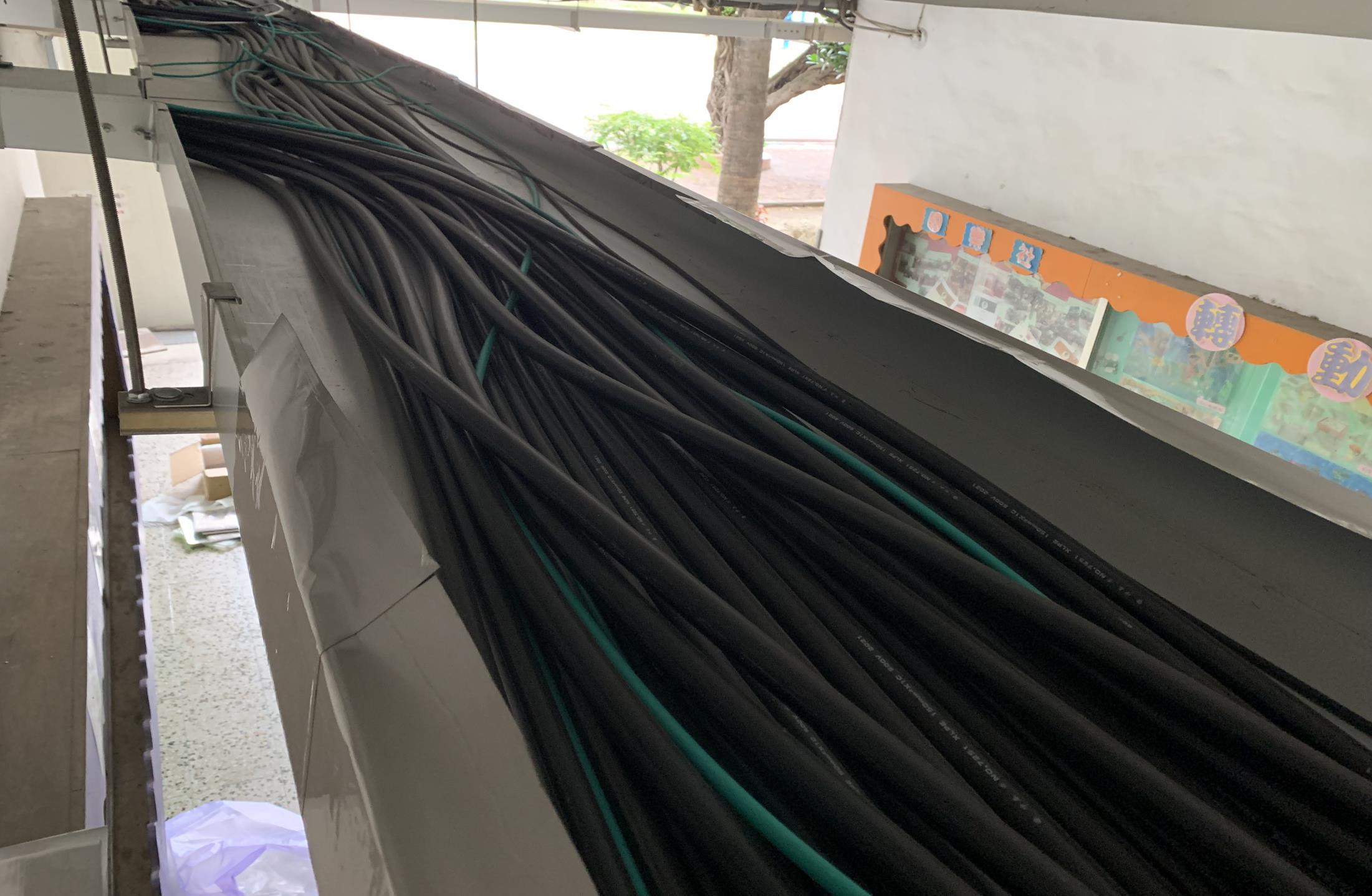

教室地板下的樓板下面是電力管線槽

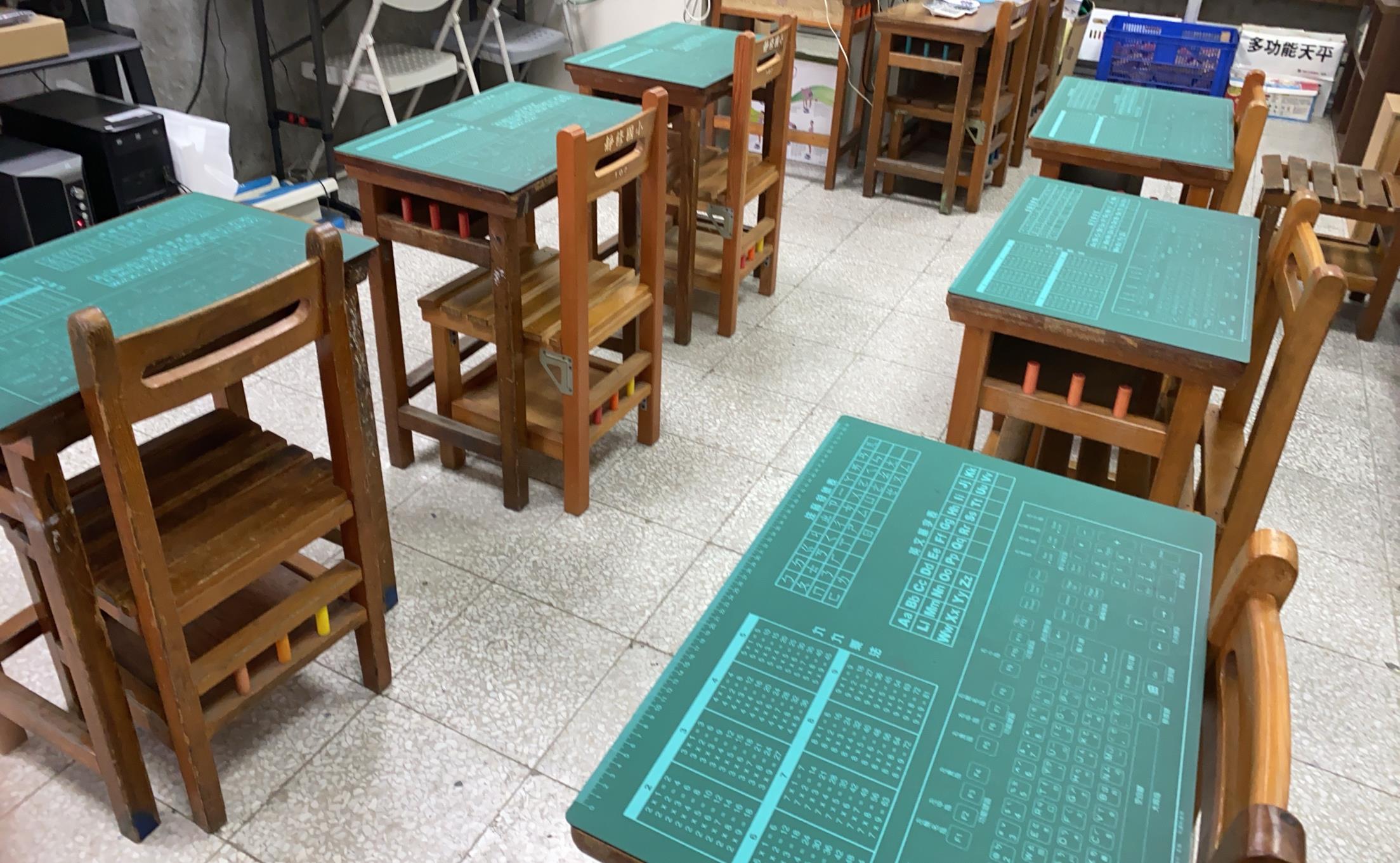

教室的地板會有樓板下的線槽的電磁波

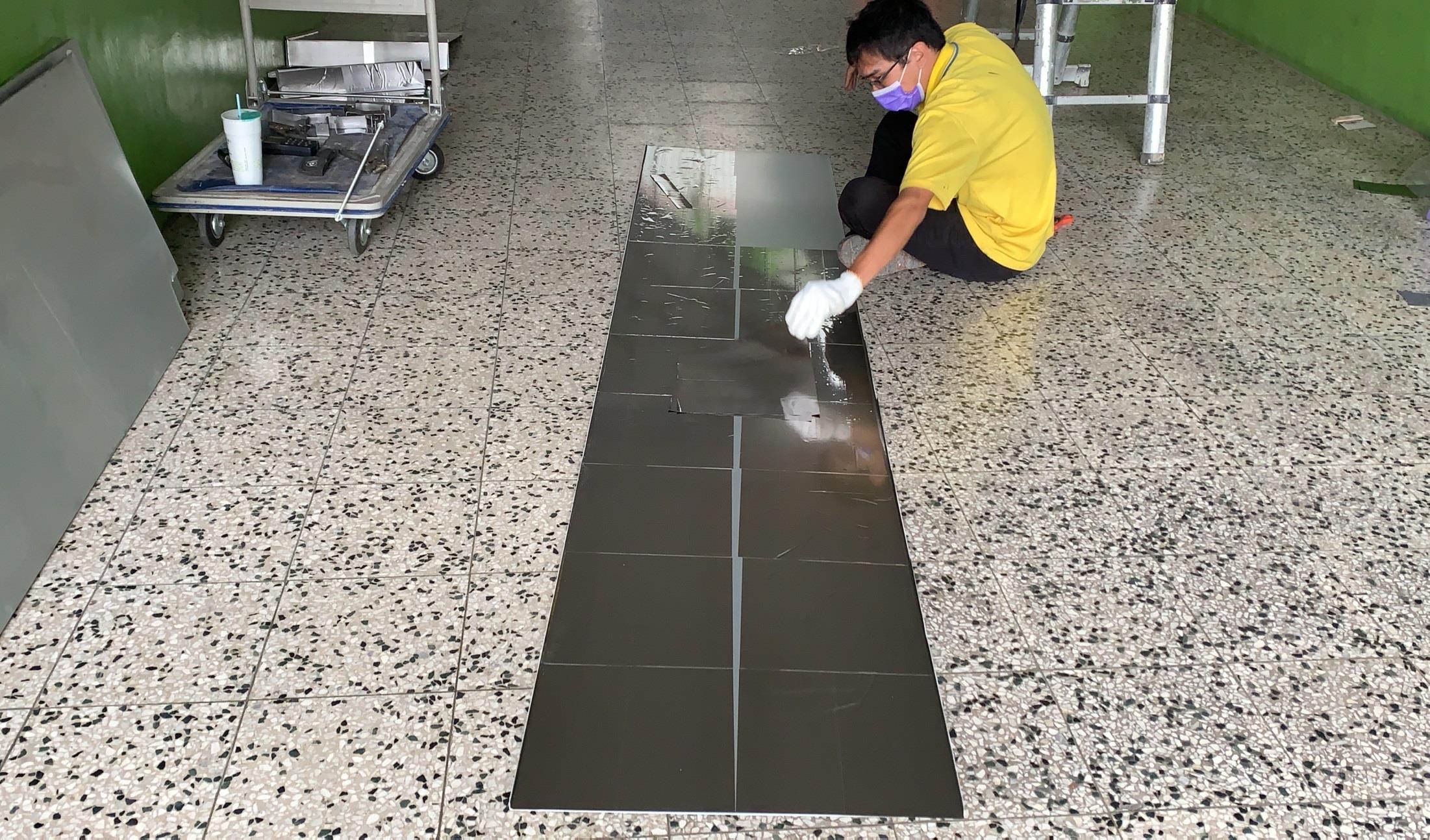

管道槽貼防磁合金軟板

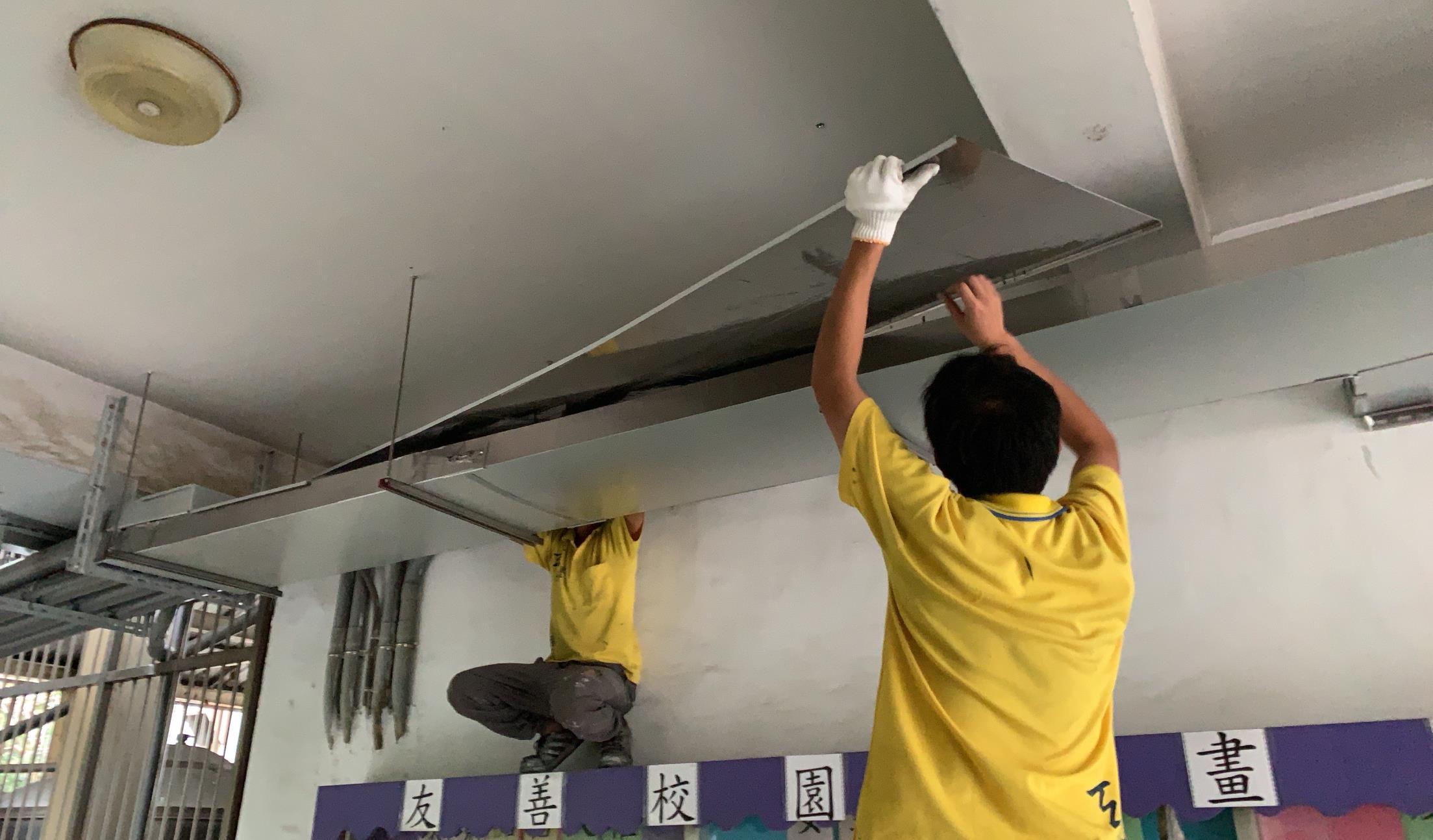

管道槽上蓋內面貼防磁合金軟板

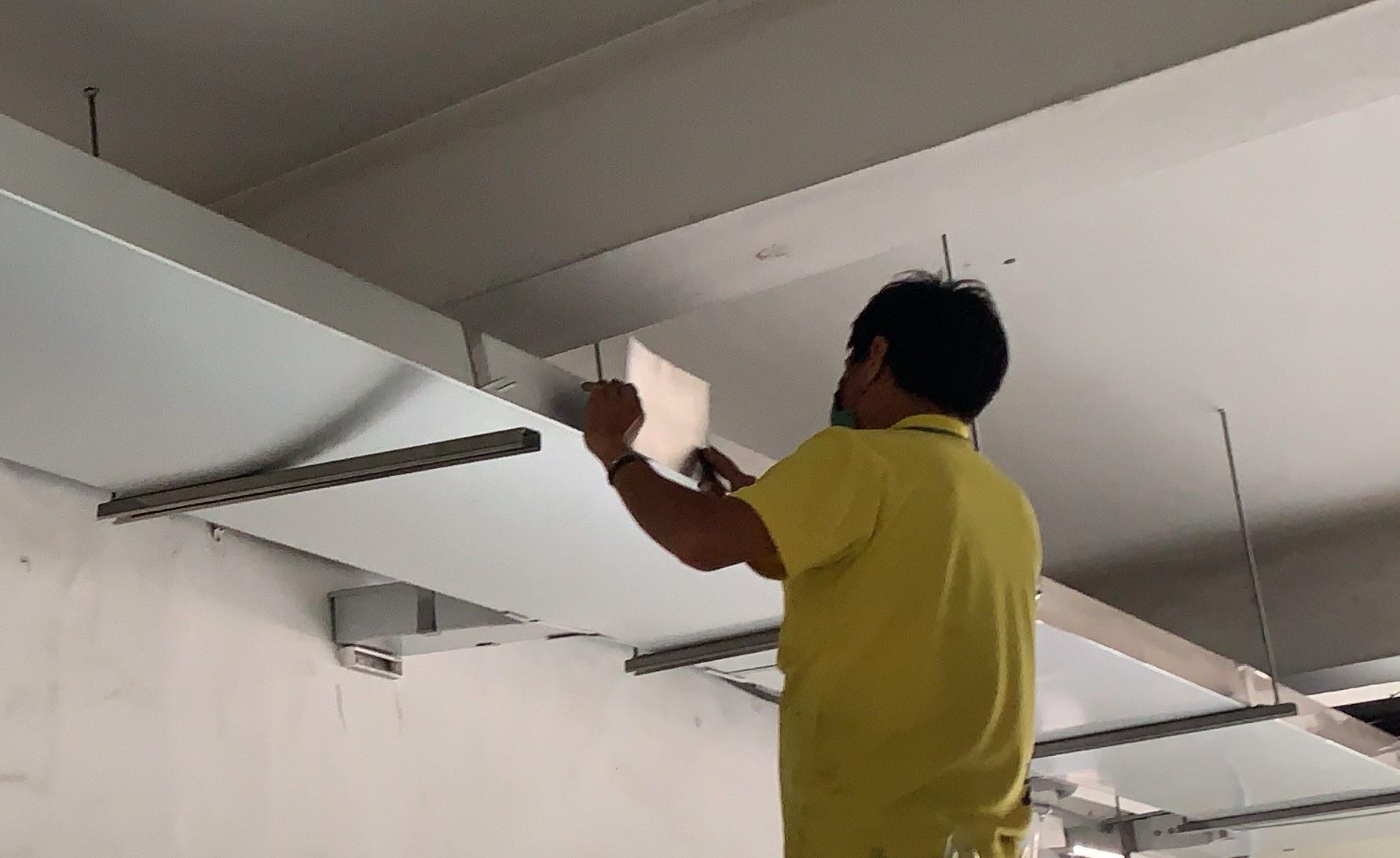

管道槽側面貼防磁合金軟板

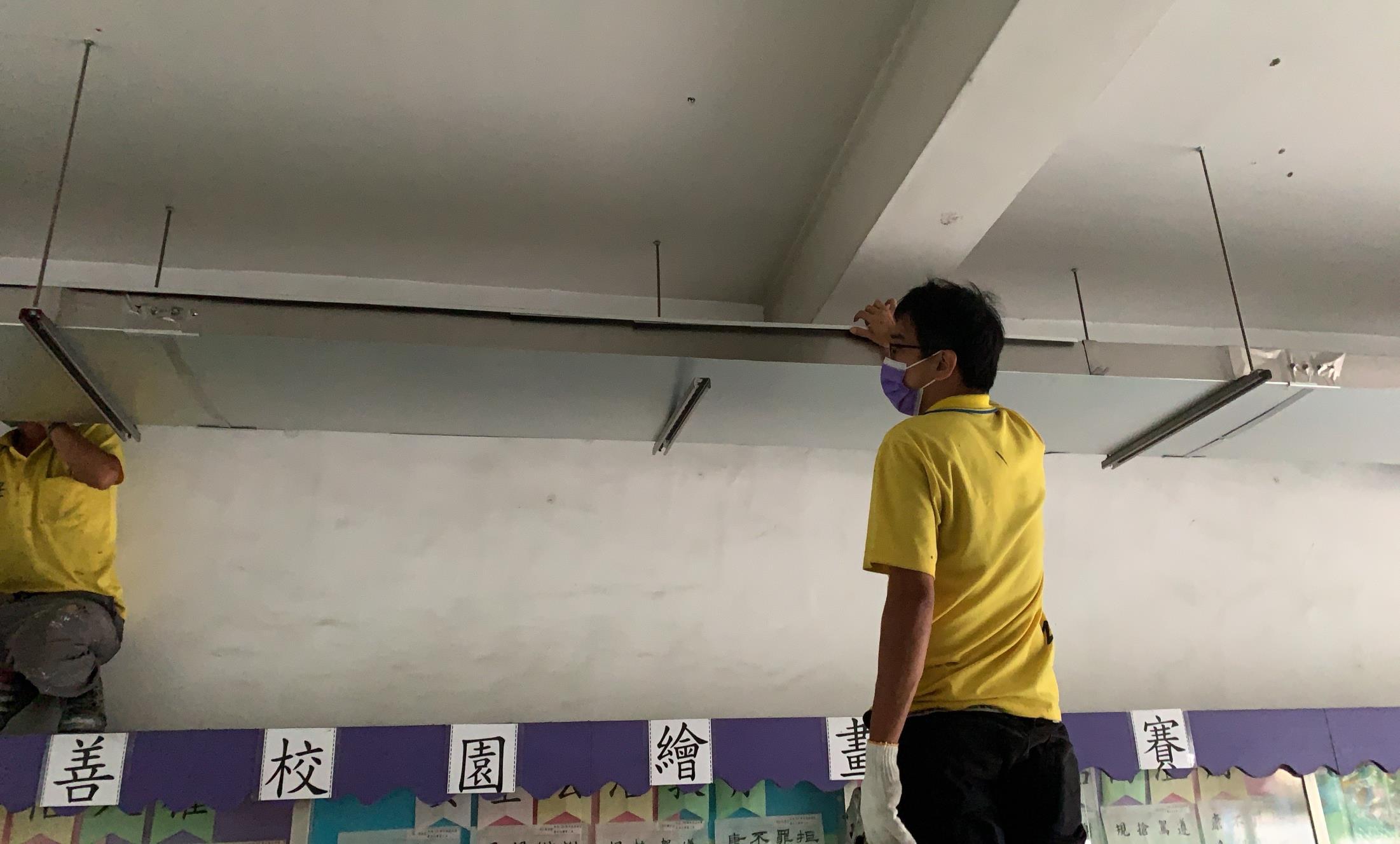

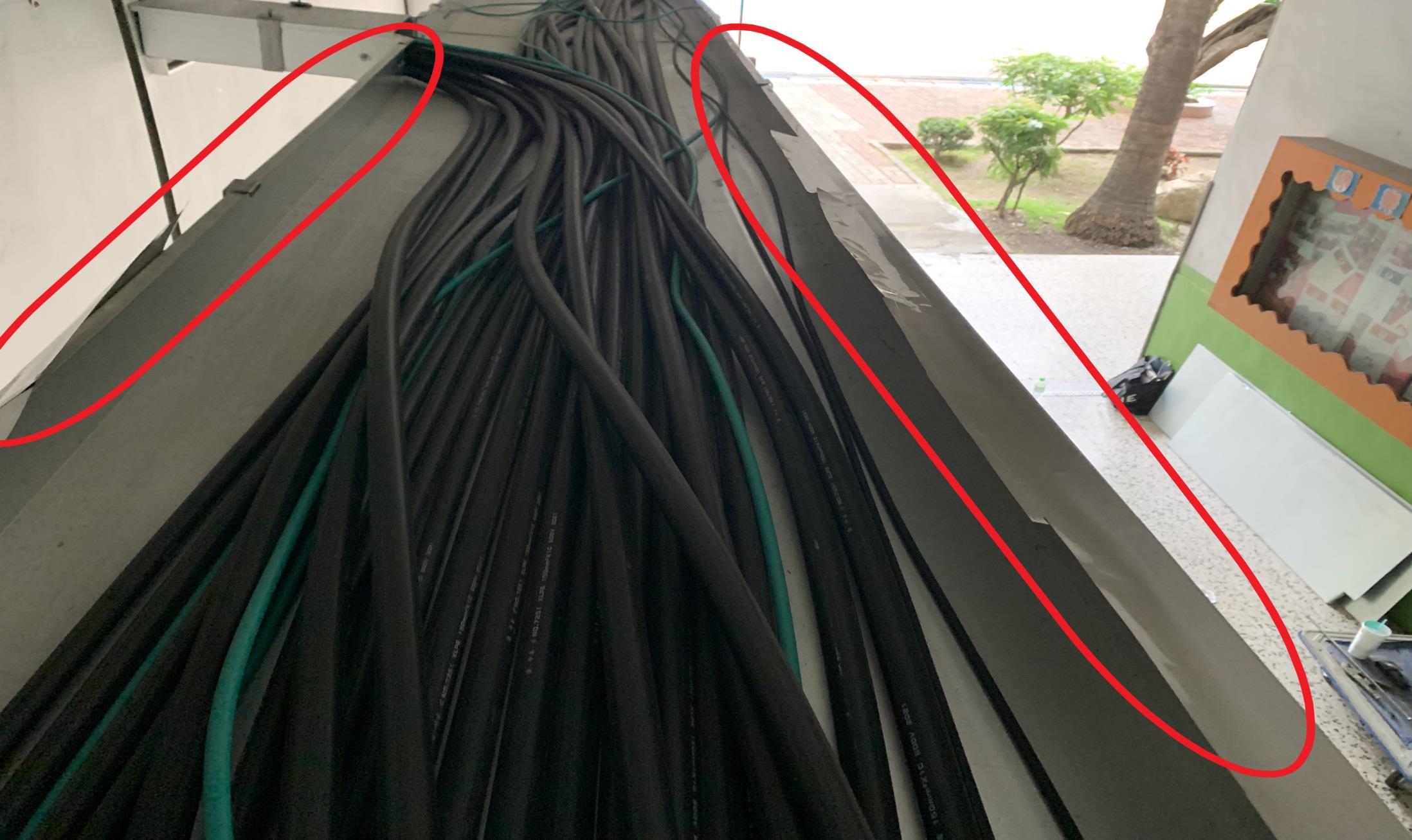

管線槽的側邊和上蓋貼上防磁合金軟板

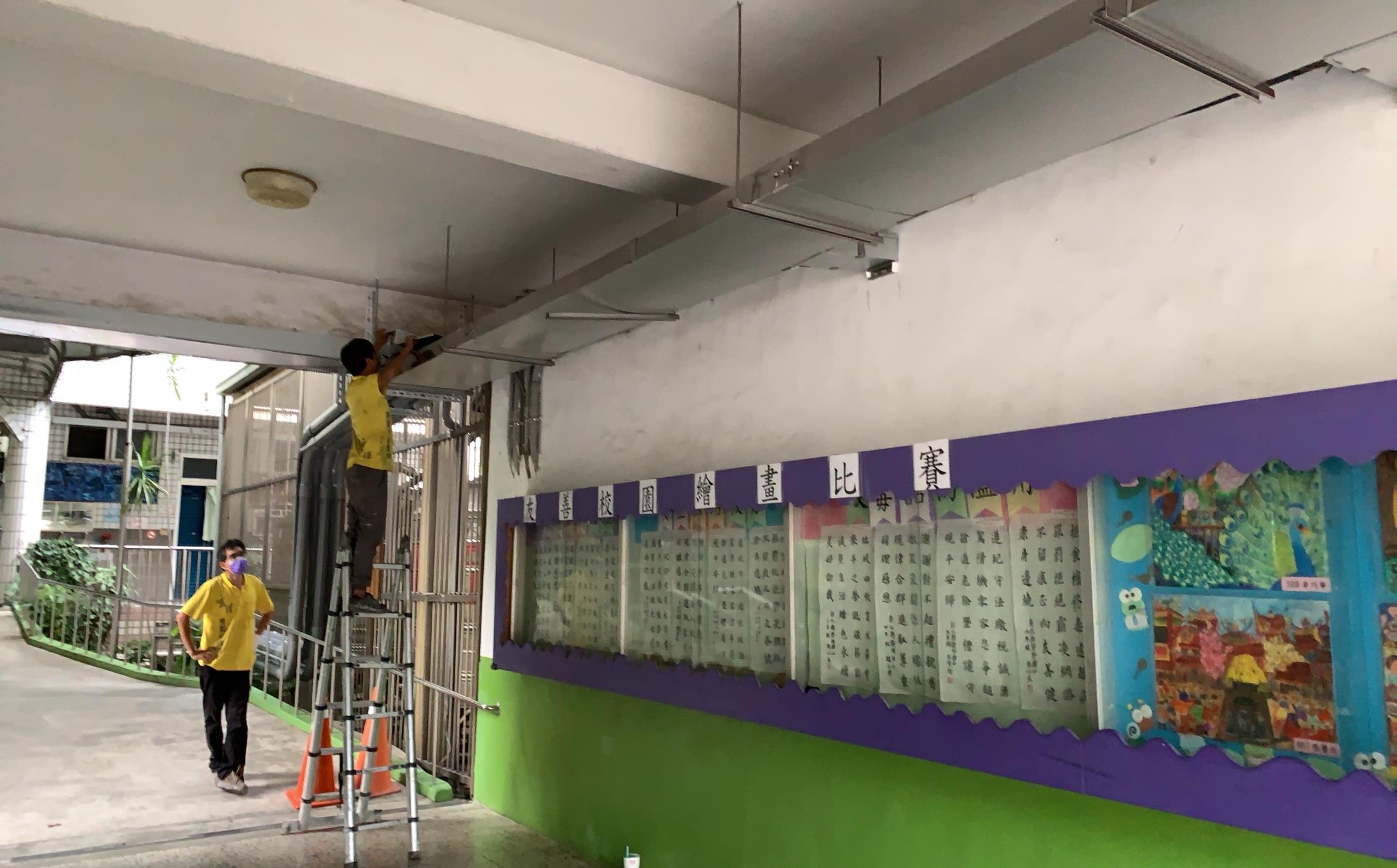

管線槽的側邊和上蓋貼上防磁合金軟板
管線槽的側邊和上蓋貼上防磁合金軟板

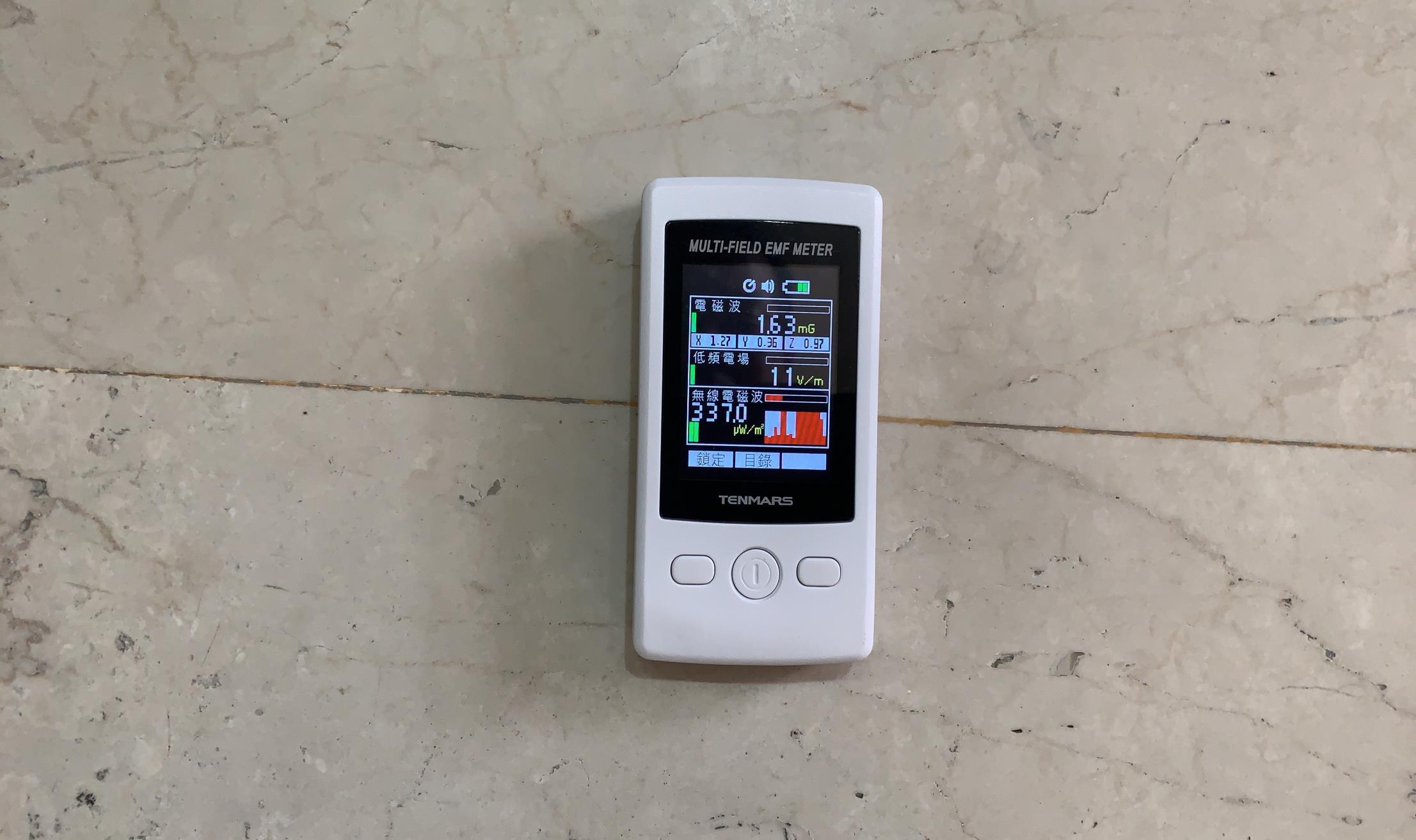

低頻電磁波降至1.63 mG
X-LAMINA PRO 具有可彎曲、重量輕、施工快速、可裁切等特性,適合不需承重或需要包覆複雜形狀的磁場屏蔽工程。以下整理其適用環境與推薦場域。
適用環境
環境條件 適用性 說明
室內環境 ★★★★★ 最佳使用環境
無塵室(Cleanroom) ★★★★★ 半導體、生技產業常見
醫療空間 ★★★★★ MRI周邊、醫療設備室
研究實驗室 ★★★★★ 精密儀器磁場隔離
精密設備內部 ★★★★★ 設備機構內部包覆
天花板施工 ★★★★★ 減少樓上磁場干擾
輕隔間牆 ★★★★★ 可直接貼附施工
地板夾層 ★★★★☆ 可搭配其他材料使用
曲面或圓柱設備 ★★★★★ 軟板可彎曲包覆
高溫環境(>100°C) ★★☆☆☆ 須依材料耐溫規格選型
戶外環境 ★★☆☆☆ 建議增加防潮、防蝕保護
