民生大樓管委會
2023.04.14
屏蔽B2樓機房(變電站)
民生大樓管委會管理中心辦公室位於地下三樓(B3),其上方地下二樓(B2)設有機電設備機房。由於機房內配置電力設備、配電系統及相關機電設施,設備於日常運轉期間可能產生以50/60 Hz為主的低頻電磁場,並經由樓板及周邊建築結構傳遞至下方管理中心辦公室。
經現場初步勘查,B3管理中心辦公室存在低頻電磁場影響情形,研判主要來源為B2機房內運轉中的機電設備及電力線路。由於管理中心屬於工作人員長時間駐留的辦公空間,為改善室內電磁環境品質,降低低頻磁場對辦公區域的影響,故有進行電磁屏蔽防護工程之需求。

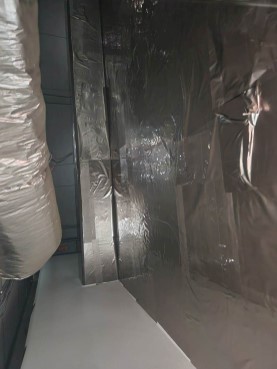

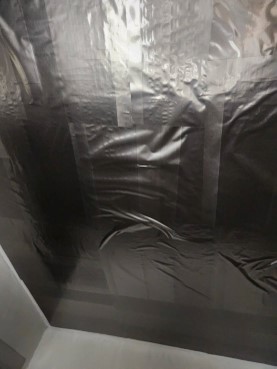

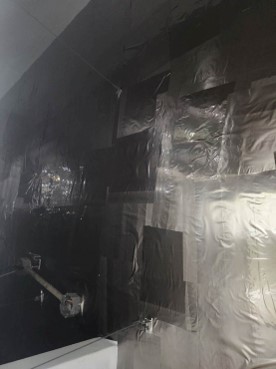

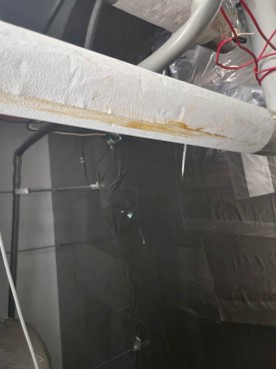

本工程規劃採用高導磁合金電磁屏蔽材料,針對B3管理中心辦公室受影響區域進行屏蔽防護設計與施工,藉由材料的導磁特性及適當的配置方式,降低來自B2機房的低頻磁場影響,改善辦公室內電磁場分布情形。
本工程將以降低低頻磁場強度、改善辦公環境品質、提升工作空間舒適度及確保長期屏蔽效能為主要目標,並透過施工前後電磁場量測與比較,評估實際屏蔽改善成效,提供管理中心更完善的辦公環境。
本工程主要針對民生大樓地下三樓(B3)管理中心辦公室受到地下二樓(B2)機電設備機房所產生之低頻電磁場影響,規劃施作專業電磁屏蔽防護工程,以改善辦公空間之電磁環境品質。
透過採用高導磁合金電磁屏蔽材料,配合現場電磁場分布、建築結構及適當施工工法,降低B2機房運轉時產生之60 Hz低頻磁場對B3管理中心辦公室的影響,減少磁場穿透與傳遞,提升整體屏蔽防護效能。
本工程以降低低頻磁場強度、改善辦公環境品質、減少電磁干擾及提升長期防護效益為主要目的,並藉由施工前後之電磁場量測數據進行比較,驗證屏蔽改善成效,提供管理中心工作人員更完善、穩定且舒適的辦公環境。
X-LAMINA PRO 具有可彎曲、重量輕、施工快速、可裁切等特性,適合不需承重或需要包覆複雜形狀的磁場屏蔽工程。以下整理其適用環境與推薦場域。
適用環境
環境條件 適用性 說明
室內環境 ★★★★★ 最佳使用環境
無塵室(Cleanroom) ★★★★★ 半導體、生技產業常見
醫療空間 ★★★★★ MRI周邊、醫療設備室
研究實驗室 ★★★★★ 精密儀器磁場隔離
精密設備內部 ★★★★★ 設備機構內部包覆

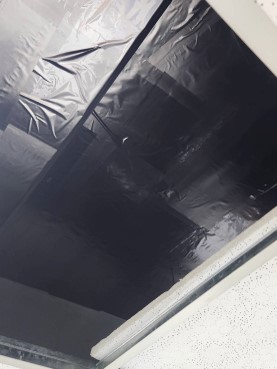

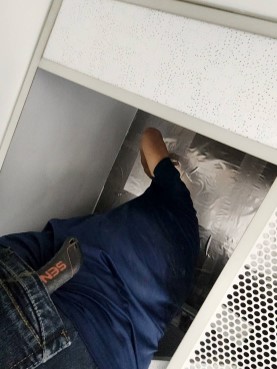

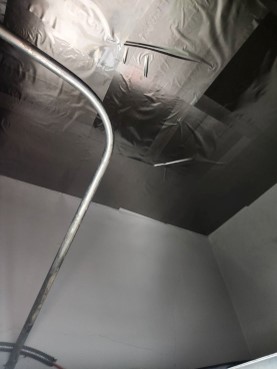

天花板施工 ★★★★★ 減少樓上磁場干擾
輕隔間牆 ★★★★★ 可直接貼附施工
地板夾層 ★★★★☆ 可搭配其他材料使用
曲面或圓柱設備 ★★★★★ 軟板可彎曲包覆
高溫環境(>100°C) ★★☆☆☆ 須依材料耐溫規格選型
戶外環境 ★★☆☆☆ 建議增加防潮、防蝕保護
